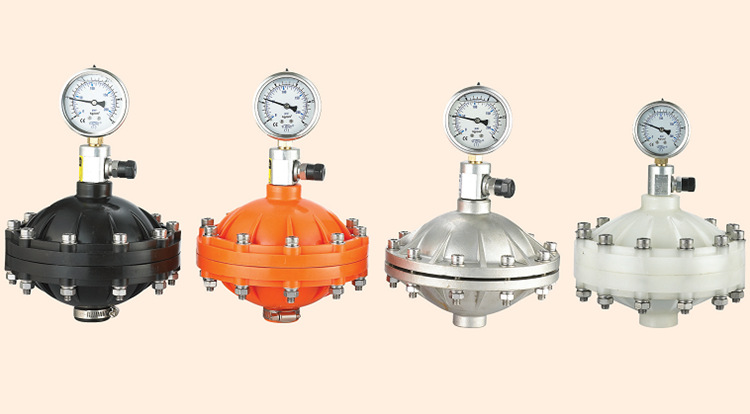

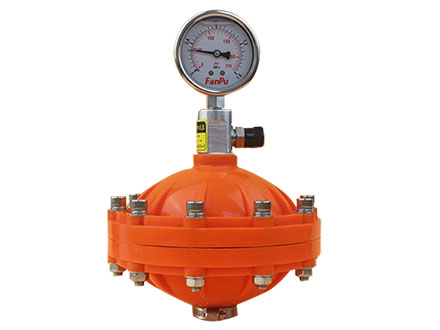

气囊式脉冲阻尼器

气囊式脉冲阻尼器产品介绍

无锡泛普环保有限公司生产气囊式脉冲阻尼器，其作用是消除加药装置中管道脉动。气囊式脉冲阻尼器能够解决隔膜泵、柱塞泵等容积泵引起的加药管路脉动和加药装置水锤现象。气囊式脉冲阻尼器是由耐腐蚀的气囊将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。

气囊式脉冲阻尼器工作原理

气囊式脉冲阻尼器的工作原理是根据玻意耳定律P1V1=P2V2，通过改过气体的体积来平滑管路脉动。对于流速有正弦曲线特性的系统，波峰时，气室体积变小，气囊式脉冲阻尼器吸收多余的流量的液体，波谷时，气室体积变大，释放存储的液体，从而达到平滑脉动的效果。

气囊式脉冲阻尼器性能特点

• 气囊式脉冲阻尼器可减小除去水锤对系统的危害。
• 气囊式脉冲阻尼器可减小流速波动的峰值。
• 气囊式脉冲阻尼器可保护管路、弯头、接头不受压力波动的冲击。
• 气囊式脉冲阻尼器为计量泵创造良好的工作环境并改善泵的工作性能。
• 气囊式脉冲阻尼器允许加药装置使用更小的管径，降低成本。
• 气囊式脉冲阻尼器可以和背压阀等配合使用可以使管路的压力波动接近为零。
• 气囊式脉冲阻尼器可以降低系统的能耗。

气囊式脉冲阻尼器规格型号

气囊式脉冲阻尼器选型方法

泵每小时流量/60/泵每分钟冲程次数x12=阻尼器所需要的最小容积

即为：计量泵每冲程一次得到的药剂量（ml)x12,就得到减少90%脉冲所需要脉冲阻尼器最小容积

气囊式脉冲阻尼器材质有PVC、PP、PVDF、不锈钢。

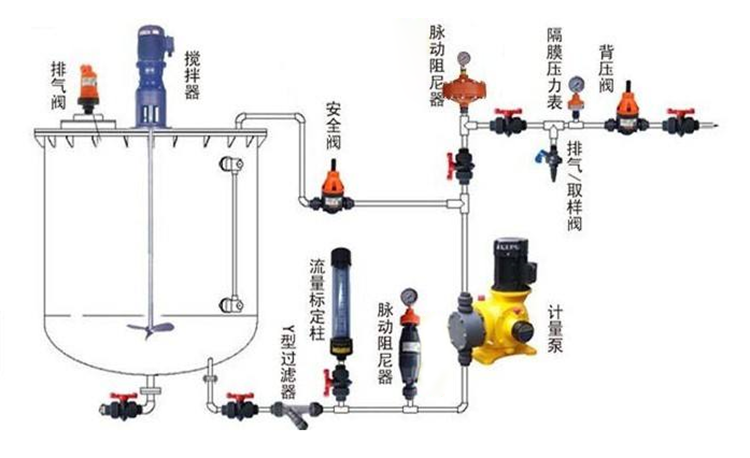

气囊式脉冲阻尼器安装方法

气囊式气囊式脉冲阻尼器最高使用压力为：塑料材质的为1.6MPa，金属材质的为2.5MPa，禁止超压使用，以免壳体破裂发生危险，最高使用温度75℃，最低使用温度5℃，最佳使用温度10~45℃。

气囊式脉冲阻尼器在安装过程中，应避免发生碰撞，以防壳体破裂。安装时应在气囊式脉冲阻尼器周围预留足够的空间，便于气囊式脉冲阻尼器预充气体及日后的维护、调整。气囊式脉冲阻尼器与固定支架间应垫有减震材料，以吸收气囊式脉冲阻尼器壳体的震动能量，同时防止产生共震。

使用前预充氮气或氩气，压力为系统平均压力的50%-80%。若安装在泵出口处，推荐预充50%的压力，若安装在泵入口处，推荐预充70%-80%。若长期不用应放掉预充气体，以延长气囊寿命。气囊式脉冲阻尼器气囊材质为聚四氟乙烯衬橡胶，最好不要预充氧化性气体（如氧气、空气），否则会加快橡胶的氧化速度，减少气囊的使用寿命。

气囊式脉冲阻尼器在使用时压力表指针应小幅摆动，摆动过大则说明预充气体压力偏小或者选型偏小，不摆动说明预充气体压力过大或者管路不通。

气囊式脉冲阻尼器如何保存

清洗气囊式脉冲阻尼器内的被输送物的残留物；排空气室内的氧化性气体；释放气室内的气体，使内外压强相同；干燥气囊式脉冲阻尼器；密封在塑料薄膜内。

由于气囊会老化等原因，气囊式脉冲阻尼器不易长时间保存（最好不要超过两个月）。结束保存期后，需重新测试气囊式脉冲阻尼器的密封状况及检查气囊是否损坏。

气囊式脉冲阻尼器使用注意事项

• 气囊式脉冲阻尼器安装在离泵距离近的位置平滑脉动的效果会更好。
• 气囊式脉冲阻尼器竖直安装比水平安装效果更好。
• 预充气体压力并非越大越好。
• 避免与系统发生共振。
• 气囊式脉冲阻尼器与背压阀同时使用时，应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。减缓背压阀的磨损速度。
• 气囊式脉冲阻尼器应在室内使用，避免阳光直射，远离火源、热源。室外使用应加防护棚或防护罩。
• 若管路液体为危险品，应为气囊式脉冲阻尼器加防护罩，防止壳体破裂后溢出的物料伤害人体或者污染环境。
• 每天检查预充气体压力，塑料材质的每月检查壳体有无破裂,每2500小时或六个月检查一次隔气囊，根据实际情况决定是否更换。
• 气囊式气囊式脉冲阻尼器不是传热元件，使用过程中不得对气囊式脉冲阻尼器加热或冷却。
• 对气囊式脉冲阻尼器进行任何维护以前，应停止运转设备，释放压力，关闭气囊式脉冲阻尼器与系统相联的阀门，确认气囊式脉冲阻尼器内没有压力。维修时注意防止被输送液体伤害人体。
• 气囊式脉冲阻尼器运转中发现隔膜破裂应及时切断电源。
